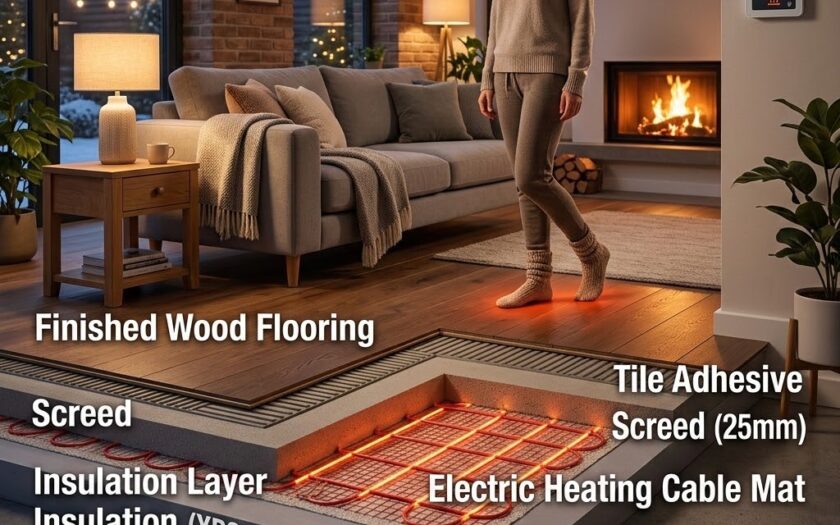

Типы электрических тёплых полов
Электрические тёплые полы делятся на три базовых типа: нагревательный кабель, нагревательные маты и плёночные (карбоновые) элементы. Нагревательный кабель применяется для заливки в стяжку или укладки под плитку; его мощность обычно находится в диапазоне 10–20 Вт/м погонного для одножильных и двужильных вариантов. Нагревательные маты представляют собой кабель, закреплённый на сетке, с типичной удельной мощностью 100–200 Вт/м² и толщиной матов от 3 до 5 мм. Плёночные системы используют карбоновый нагревательный слой толщиной порядка 0,3–0,5 мм, плотность мощности часто составляет 100–160 Вт/м², они требовательны к ровности основания и ограничены по типам напольных покрытий. Подробные характеристики моделей можно посмотреть по ссылке.
Кабельные системы: конструкция и области применения
Кабельные системы состоят из нагревательного жилы с изоляцией и защитным покрытием, стандартно применяются одножильные и двужильные кабели. Одножильный кабель требует выводного холодного конца в оба конца системы для подключения в распределительной коробке, двужильный — подключается в одной точке, что упрощает монтаж. Кабель укладывают зигзагом с шагом, обеспечивающим необходимую мощность на м², и затем заливают стяжкой толщиной обычно 30–50 мм над кабелем при применении в качестве основного отопления.
Матовые и плёночные системы: преимущества и ограничения
Маты удобны для укладки под плитку и обладают фиксированной плотностью мощности на м², что упрощает расчёт и монтаж. Их толщина от 3 до 5 мм позволяет снизить уровень пола по сравнению с кабельной системой в стяжке. Плёночные системы минимальны по толщине и подходят под ламинат или паркет при наличии изоляционного слоя и металлической экранирующей поверхности для заземления. Ограничения плёнки включают запрет на укладку под плитку и необходимость точного соблюдения допустимой температуры покрытия (обычно не выше 27–28 °C для деревянных покрытий).
Принцип работы и ключевые компоненты
Нагревательный элемент, датчики и терморегуляторы
Нагревательный элемент преобразует электрическую мощность в тепло посредством электрического сопротивления. Терморегулятор управляет температурой пола по показаниям датчика: точность современных термостатов часто составляет ±0,5 °C, программирование позволяет задавать суточные циклы. Датчик температуры пола обычно представляет собой NTC или ПТ1000 с длиной кабеля 3–10 м и устанавливается в гофротрубе в слое стяжки на глубине, обеспечивающей корректное считывание температуры пола.
Роль теплоизоляции и распределения тепла
Теплоизоляция под системой снижает теплопотери в низ и уменьшает время прогрева. В качестве подложек применяют экструзионный пенополистирол (XPS) с коэффициентом теплопроводности около 0,035 Вт/(м·К) и толщиной 20–50 мм в зависимости от требований по теплопотерям. Равномерное распределение тепла достигается соблюдением шага укладки кабеля/матов и минимизацией термических мостов в основании.
Расчёт мощности и подбор системы к помещению
Методика расчёта мощности на м2 и учёт теплопотерь
Для определения удельной мощности обычно выделяют два режима: дополнительное отопление — 60–100 Вт/м², основное — 120–200 Вт/м² в зависимости от теплопотерь. Методика включает расчёт теплопотерь помещения (Вт) с учётом площади окон, толщины ограждающих конструкций и требуемой температуры воздуха; итоговая мощность делится на полезную площадь, получая Вт/м². Коэффициент полезного использования уменьшается при отсутствии теплоизоляции, что увеличивает необходимую мощность.
Выбор системы с учётом типа помещения и покрытия
В ванных комнатах и помещениях с повышенной влажностью предпочтительнее кабель или маты под плитку с классом влагозащиты и применением водоизоляции. Под деревянные и ламинированные покрытия чаще выбирают низкотемпературные маты или плёнку с ограничением температуры поверхности до 27–28 °C. Для больших открытых пространств выбор в пользу кабельной стяжки обеспечивает большую инерцию и равномерность нагрева.
Подготовка основания и этапы монтажа
Подготовительные работы и требования к основанию
Основание должно быть ровным, прочным и сухим; допустимая остаточная влажность стяжки перед укладкой плиточного клея обычно не должна превышать 2–3 % по массе (при использовании цементной стяжки) или в соответствии с нормативами производителя. Перед монтажом очищается пыль, устраняются трещины, при необходимости выполняется грунтовка и укладка теплоизоляционного слоя.
Последовательность укладки кабеля/матов/плёнки и проверка до заливки
Монтаж начинается с раскладки схемы, определения мест вывода терморегулятора и датчика. Кабель укладывается с контролируемым шагом, маты раскатываются и фиксируются, плёнка укладывается на ровную подложку и подключается к питающему кабелю с экраном и заземлением. Перед заливкой или финальной отделкой производится измерение сопротивления изоляции и проверка целостности цепи мультиметром; несоответствие номинальным значениям указывает на повреждение и требует устранения до финишной операции.
Пусконаладка, эксплуатация и обслуживание
Настройка терморегулятора и оптимизация режима работы
Пусконаладка включает ввод в эксплуатацию терморегулятора, установка желаемых программ и калибровка датчика пола. Оптимизация режима достигается программированием по времени и температуре для снижения энергопотребления: ночной пониженный режим и дневной рабочий. Для контроля потребления полезно учитывать длительность прогрева и инерционность конструкции — стяжка увеличивает время выхода на рабочую температуру.
Диагностика неисправностей и типичные устранения
При снижении нагрева первая проверка — измерение сопротивления нагревательного элемента и сравнение с исходными значениями, что позволяет выявить обрыв или короткое замыкание. Локальный перегрев часто вызван перекрутом кабеля, нарушением шага укладки или отсутствием теплоизоляции. Для устранения повреждений в кабельных системах применяют локальную раскапывание и замену повреждённого участка в соответствии с инструкцией изготовителя; в плёночных системах ремонт сложнее и иногда предполагает замену модуля.
Электробезопасность, нормативы и совместимость
Правила подключения, защитные устройства и заземление
Подключение выполняется к сети 230 В (однофазной) с применением автоматического выключателя и устройством защитного отключения (УЗО) с рабочим током утечки 30 мА для жилых помещений. Сечение питающего кабеля подбирается исходя из максимальной мощности: для нагрузки до 3,5 кВт применяют медный провод с сечением 2,5 мм², при больших нагрузках — 4 мм² и более, с учётом длинны линии и падения напряжения. ПУЭ и местные электротехнические нормы регламентируют требования к заземлению и монтажу защитных устройств.
Ограничения по напольным покрытиям и температурные требования
Напольные покрытия влияют на теплопередачу и допустимую поверхность: керамическая плитка выдерживает температуры 30–35 °C и подходит для большинства электрических систем; древесные покрытия требуют ограничения температуры поверхности до 27–28 °C и контроля влажности основания. Неправильный подбор покрытия или превышение температурной границы сокращают срок службы покрытия и могут привести к деформации или возгоранию.
