Конструктивные типы и материалы мачт
Телескопическая стальная мачта предназначена для подъёма телевизионной антенны и представляет собой набор концентрических секций, выдвигающихся одна внутри другой. В конструкции различают цельные трубчатые мачты, секционные сварные и телескопические с механическими фиксаторами. Типичная телескопическая мачта имеет от 3 до 8 секций; максимальная рабочая высота для бытовых и полупрофессиональных решений обычно лежит в диапазоне 3–12 м. Диаметры секций по направлению вниз могут меняться, например, от базовой 60–80 мм до верхних 25–30 мм, а толщина стенки профильных труб обычно составляет 1,5–4 мм в зависимости от назначения. Подробности и каталог моделей доступны на сайте https://radiomontage.ru/magazin/folder/machty-teleskopicheskie-stalnye.
Материалом служит конструкционная сталь с достаточной прочностью на разрыв и сваримостью; при выборе учитывают предел текучести и усталостную прочность. Для наружных мачт часто используются марки с улучшенной свариваемостью, допускающие термическую обработку и последующее горячее цинкование. Горячее цинкование обеспечивает слой покрытия порядка 60–120 мкм, что соответствует многолетней защите от коррозии при регулярном техническом обслуживании.
Особенности телескопической стальной конструкции
Телескопическая конструкция позволяет изменять рабочую высоту без демонтажа конструкции: секции фиксируются механическими замками, зажимами или болтовыми соединениями. Механизмы фиксации бывают пружинные (быстрый захват), клиновые и гайковые; пружинные замки удобны для частых регулировок, а гайковые обеспечивают более высокую жёсткость при больших нагрузках. Внутри секций часто прокладывается кабель для уменьшения влияния внешних зацепов и для защиты от механического износа.
Влияние марки стали и защитных покрытий на срок службы
Выбор марки стали влияет на прочность на разрыв и усталостную долговечность металлоконструкции; сталь с пределом текучести выше 250 МПа обеспечивает меньшие пластические деформации при ветровых перегрузках. Защитные покрытия (горячее цинкование, лакокрасочные системы) различаются по толщине и адгезии: горячее цинкование с толщиной 60–120 мкм и лакокрасочный слой 60–120 мкм в сумме дают многолетнюю антикоррозионную защиту при регулярных осмотрах.
Основные параметры для выбора мачты
При выборе учитывают высоту, грузоподъёмность, массу самой мачты и ветровую нагрузку в заданной точке. Ветровое давление можно оценивать формулой p = 0,613·V² (Н/м²), где V — скорость ветра в м/с; для расчётов используют ветровые скорости характерные для местности и коэффициенты формы для цилиндрического сечения (Cd ≈ 1,2–1,4). Запас прочности обычно принимают с коэффициентом 1,5–2,0 по отношению к расчётным нагрузкам.
Высота, грузоподъёмность и ветровая нагрузка
Высота мачты увеличивает воздействие ветра на основание, поэтому при увеличении рабочей высоты необходимо повышать грузоподъёмность и жёсткость конструкции. Грузоподъёмность указывается для конкретной модели и включает вес антенны, поворотного устройства и кабелей; для бытовых систем характерны значения от 10 до 50 кг. При расчёте ветровой нагрузки учитывают площадь проекции антенны, коэффициент формы и динамический эффект ветра.
Совместимость мачты с антенной и поворотными устройствами
Совместимость определяют по диаметру верхнего конца, массе и центру тяжести антенной системы, а также по возможностям прокладки кабеля внутри секций. Поворотные устройства должны быть рассчитаны на суммарный момент относительно точки крепления; при подборе учитывают максимальный усилие на редукторе и допустимый люфт.
Основание и способы крепления
Основание передаёт рабочие и ветровые нагрузки на фундамент, поэтому его конфигурация и площадь опоры критичны для долговечности. Выбор между фланцевым и анкерным креплением зависит от типа фундамента и требуемой портативности.
Фланцевое и анкерное крепление: отличия и требования
Фланцевое крепление предполагает использование фланца и болтовых соединений с фундаментом; диаметр фланца и количество болтов зависят от расчетного момента. Анкерное крепление использует анкерные болты, залитые в бетон; при этом диаметр анкеров и расстояния между ними рассчитываются под действием ветровых и эксплуатационных нагрузок. Материал основания должен обеспечивать несущую способность, соответствующую расчётной нагрузке.
Приёмочные расчёты нагрузки на фундамент
При расчёте следует учитывать суммарный вертикальный и горизонтальный усилия, а также изгибающий момент от ветровой нагрузки на всей высоте мачты. Нагрузки передаются на фундамент с учётом коэффициента динамики и коэффициента запаса 1,5–2,0. Практически выполняют расчёт опорного давления, проверяют допустимое давление на грунт и рассчитывают глубину и объём бетона для обеспечения несущей способности.
Стабилизация: оттяжки и дополнительные элементы
Оттяжки уменьшают боковые смещения и колебания мачты при ветровых воздействиях. Количество и схема оттяжек зависят от высоты, жёсткости и ветровой зоны.
Схемы расстановки оттяжек и расчёт натяжения
Типичная схема — три или четыре оттяжки на разных уровнях высоты, расположенные под углом 45°–60° к горизонтали. Материал тросов — стальной оцинкованный трос с диаметром 4–8 мм или синтетические тросы с эквивалентной прочностью. Натяжение рассчитывают так, чтобы остаточная деформация мачты не превышала допустимого отклонения; при проверке используют тензометры и регулируют натяжение по проектным значениям.
Альтернативы оттяжкам и их ограничения
Альтернативы включают более жёсткие фланцевые основания и усиленные секции, однако полное устранение оттяжек повышает требования к прочности фундамента и удлиняет массу мачты. Ограничивающим фактором является рост собственного веса и моменты инерции, что может ухудшать динамическую устойчивость.
Электробезопасность и молниезащита
Заземление отводит ударный ток молнии в грунт, поэтому проект молниезащиты должен учитывать сопротивление заземляющего контура и проводники молниезащиты.
Проектирование заземляющего контура и проводников
Целевое сопротивление заземляющего контура для молниезащиты часто ориентировочно принимают ≤10 Ω, при более жёстких требованиях — ≤4 Ω. Проводники молниезащиты следует прокладывать максимально прямолинейно с минимальным количеством соединений и применять сварные или болтовые контакты с защитой от коррозии. Вертикальные стержни и горизонтальные контуры располагают с учётом сопротивления грунта и расстояния до строительных конструкций.
Контроль контактов и защита коммуникаций
Контакты системы заземления и оттяжек подлежат проверке на коррозию и электрическую непрерывность при каждом плановом осмотре. Коммуникации (коаксиальные кабели) должны иметь разрядники и размыкаемые устройства на вводе в здание для ограничения перенапряжений и предотвращения повреждений оборудования.
Монтажные технологии и безопасность работ

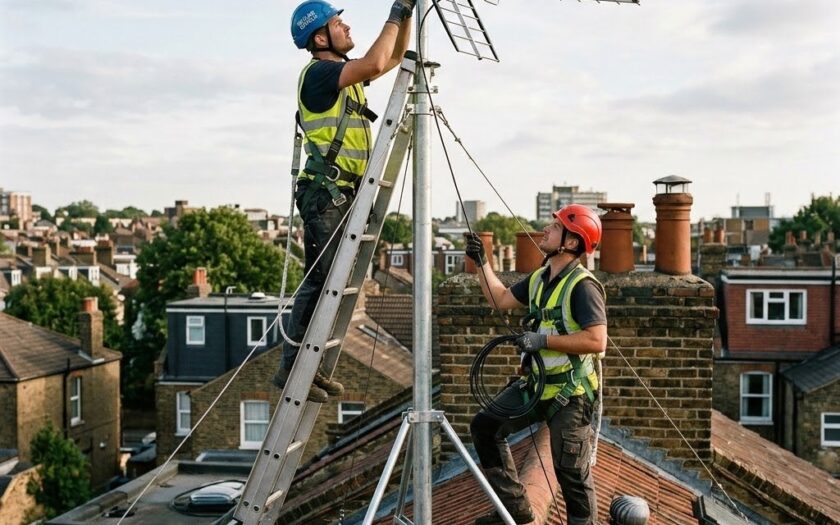

Монтаж включает подъём и фиксацию секций, проверку замков и окончательное анкерование основания. Последовательность и применяемые приспособления зависят от высоты и массы мачты.
Последовательность подъёма и фиксации секций
Секции поднимают снизу вверх: базовая секция закрепляется на основании, затем последовательно вводят следующую секцию и фиксируют механизмом. Для больших высот применяют подъёмные механизмы и захваты; при ручном монтаже используют клиновые распорки и страховочные тросы. После установки проводят проверку затяжки фиксаторов и контроль вертикальности нивелиром или геодезическим прибором.
Средства защиты работников и оценка погодных рисков
Средства индивидуальной защиты включают страховочные пояса, каски и перчатки. Работы прекращают при осадках, скорости ветра свыше проектной скоростной категории или при электрической грозе. Оценка погодных рисков проводится до начала работ и документируется в журнале производства работ.
Обслуживание, диагностика и ремонт
Регулярная инспекция выявляет ослабленные соединения и коррозионные очаги, что позволяет проводить своевременный ремонт и продлевать срок службы мачты.
Регламент осмотров и приоритетные проверки
Рекомендуется визуальный осмотр каждые 6 месяцев и полная техническая проверка раз в год. Приоритетные проверки включают состояние защитного покрытия, целостность замков и зажимов, натяжение оттяжек, сопротивление заземления и состояние болтовых соединений. Результаты фиксируются в журнале работ с указанием даты и обнаруженных дефектов.
Типичные дефекты и методы восстановления
Типовые дефекты — коррозионные очаги в местах сварки, износ замков и тросов, ослабление болтовых соединений и частичная пластическая деформация секций. Восстановление включает зачистку и локальную антикоррозионную обработку, замену изношенных замков и тросов, подтяжку и перезатяжку болтов по регламентному моменту. При усталостных трещинах проводят ремонт или замену секции, ориентируясь на допустимые дефекты по нормативам и визуальной диагностике.
