Конструкция блок‑контейнера из сэндвич‑панелей
Блок‑контейнер представляет собой модульную конструкцию, основным элементом которой является сэндвич‑панель, состоящая из наружного профильного стального листа, утеплителя и внутреннего листа. Наружные и внутренние листы обычно изготавливаются из оцинкованной стали толщиной 0,4–0,7 мм с полимерным покрытием. Утеплитель определяет теплотехнические и огнезащитные свойства панели; тип и толщина слоя напрямую влияют на термическое сопротивление и классификацию по реакции на огонь. Более подробную информацию о вариантах исполнения и характеристиках можно найти на нашем сайте vipmetalstroi.by.
Сборка модуля включает каркас, воспринимающий статические и динамические нагрузки модулей. Каркас чаще из профильной стали сечением 60×40–100×50 мм и толщиной стенки 3–5 мм; соединения выполняются сваркой и болтовыми узлами с антикоррозионной защитой. Теплотехнические характеристики панели рассчитываются через R‑значение: пример для панели с PIR толщиной 100 мм и λ = 0,024 Вт/м·К R ≈ 4,17 м²·К/Вт.
Состав панели и влияние каждой прослойки на свойства
Наружный профиль даёт механическую жёсткость, защищает утеплитель от механических и атмосферных воздействий и служит основанием для защитных покрытий. Утеплитель определяет тепло- и звукоизоляцию, а также огнестойкость: плотность и структура материала влияют на паропроницаемость и склонность к деформации при нагрузках. Внутренний профиль обеспечивает финишную поверхность и дополнительную защиту слоя утеплителя. Сцепление слоёв и адгезия клеевого слоя критичны для предотвращения деламинации при транспортировке и эксплуатации.
Параметры панелей: толщина, теплопроводность, огнестойкость
Типичные толщины панелей варьируются в пределах 40–200 мм. Теплопроводность λ характерна для материала: PIR 0,022–0,026 Вт/м·К, пенополистирол (ППС) 0,032–0,038 Вт/м·К, минеральная вата 0,035–0,045 Вт/м·К. По реакции на огонь минеральная вата относится к негорючим материалам (A1), PIR может соответствовать классам B‑s1,d0 при наличии специальных добавок, ППС без антипиренов имеет более низкую классификацию (E или D в зависимости от состава).
Материалы и выбор утеплителя
Выбор утеплителя определяется требованием к теплотехническому сопротивлению, пожарной безопасности и влажностной устойчивости. Одновременно учитываются габариты панели и масса, что влияет на подъемно‑транспортные операции и расчёт опор каркаса.
Сравнение PIR, ППС и минеральной ваты по характеристикам
PIR характеризуется низкой теплопроводностью (λ ≈ 0,022–0,026 Вт/м·К) и высокой жёсткостью при умеренной массе; минеральная вата обеспечивает хорошую паропроницаемость и огнестойкость (A1), но имеет большую плотность и чувствительна к увлажнению; ППС дешевле по объёму и лёгок, но при отсутствии антипиренов имеет худшие показатели горючести и более высокий λ. Выбор строится на соотношении требуемого R‑значения, условий эксплуатации и строительных норм.
Влияние облицовки и защитных покрытий на срок службы
Полимерные покрытия увеличивают коррозионную стойкость и устойчивость к УФ‑излучению; технологические параметры покрытия — толщина 25–35 мкм полиэстера и наличие грунтовки — влияют на адгезию и стойкость к механическим воздействиям. Горячее цинкование с толщиной покрытия 60–120 мкм применяется для защиты каркаса и мест сварки.
Технология изготовления на собственном производстве
Производственный процесс включает подготовку листов, нанесение клеевого слоя, сборку панели под прессом и термообработку для отверждения соединений. Параметры прессования и температура зависят от типа клея и утеплителя.
Подготовка материалов и раскрой панелей
Раскрой панелей осуществляется листовыми и профилирующими станками с допусками по длине и ширине в пределах ±2–5 мм. Погрешности раскроя контролируются цифровыми измерениями и шаблонами. При подготовке учитываются точки крепления и технологические вырезы для инженерных систем.
Сборка каркаса, крепёж и сварочные операции
Каркас собирают из профильной трубы методом точечной и шовной сварки (MIG/MAG). Крепление панелей к каркасу выполняется саморезами с шайбами или холодными петлёвыми соединениями; шаг крепления зависит от ветровых и снеговых нагрузок, типично 200–400 мм по периметру. Стыки обрабатываются герметиками с контролируемой толщиной шва.
Контроль качества и испытания на производстве
Система контроля качества фиксирует геометрию, прочность соединений и теплотехнические показатели. Для каждого модуля формируется паспорт с результатами измерений и протоколами испытаний.
Методы проверки геометрии и прочности соединений
Геометрию проверяют координатными измерениями и шаблонами, допуск по углам и боковым размерам часто не превышает ±5 мм на один элемент. Прочность сварных швов контролируется визуально и неразрушающими методами (ультразвук, магнитный дефектоскоп) в зависимости от требований к несущим узлам.
Теплотехнические, герметичности и огневые испытания
Теплотехнические параметры фиксируются расчётно и измерительно: тестовые образцы позволяют оценивать действительное R‑значение; герметичность проверяется локально и методом имитации инфильтрации или дым-теста; огневые испытания проводятся для определения реакции на огонь и огнестойкости узлов по стандартам, применимым к материалам панелей.
Логистика и монтаж на площадке

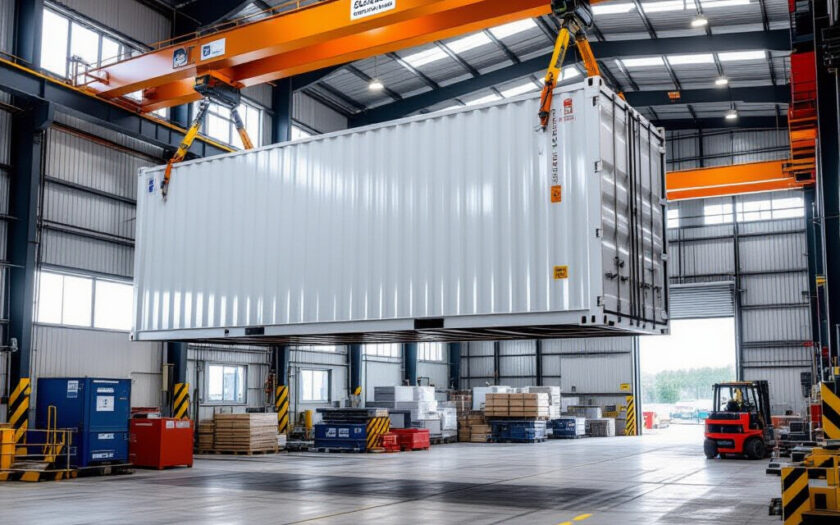

Транспортировка модулей требует фиксации для предотвращения деформации; неправильная транспортировка приводит к delamination и нарушению сцепления слоёв панелей. Для подъёма используются траверсы и стропы с маркировкой предельной нагрузки, точки подвеса согласуются с проектной схемой центра тяжести.
Подготовка фундамента и требования к опорам
Фундамент может быть плитный, ленточный или опорные бетонные блоки; опоры должны обеспечивать равномерную опорную площадку и уровень с допуском, как правило, ±10 мм между опорными точками. Расчёт несущей способности учитывает распределение нагрузки от модулей и характеристики грунта.
Технологии подъёма, стыковки модулей и герметизация швов
Модули устанавливаются по схеме верхних и нижних точек стыковки, затем выполняется выверка по уровню и закрепление болтовыми соединениями. Швы между панелями герметизируются эластичными лентами и силиконовыми или полиуретановыми герметиками с контрольной толщиной шва для обеспечения теплового и гидроизоляционного барьера.
Эксплуатация, обслуживание и гарантия 5 лет
Гарантийный срок 5 лет распространяется на конструктивные дефекты и расслаивание панелей при соблюдении условий монтажа и эксплуатации, указанных в паспорте. Гарантийные условия включают обязательное документирование приёмки и протоколы монтажных работ.
Условия сохранения гарантии и процедуры рекламации
Сохранение гарантии зависит от соблюдения правил монтажа, отсутствия механических повреждений при транспортировке и эксплуатации, регулярного обслуживания. Процедура рекламации предполагает подачу заявления с фотографиями и протоколом приёмки, последующую инспекцию и составление акта с перечнем необходимых работ.
Рекомендации по регулярному обслуживанию и устранению дефектов
Рекомендуется проводить визуальный осмотр и осмотр узлов каждые 6–12 месяцев: проверять герметичность швов, состояние покрытий, затяжку креплений и отсутствие коррозии. Мелкие механические повреждения защитных покрытий подлежат ремонту в короткий срок во избежание распространения коррозии; при обнаружении деламинации панелей следует ограничить эксплуатационные нагрузки до проведения ремонта.
